无人值守称重系统-单向推荐6

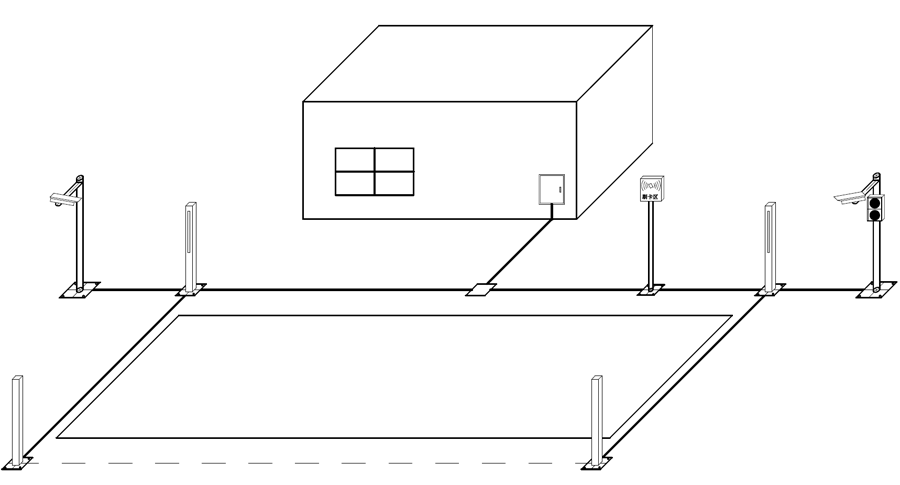

一、示意图

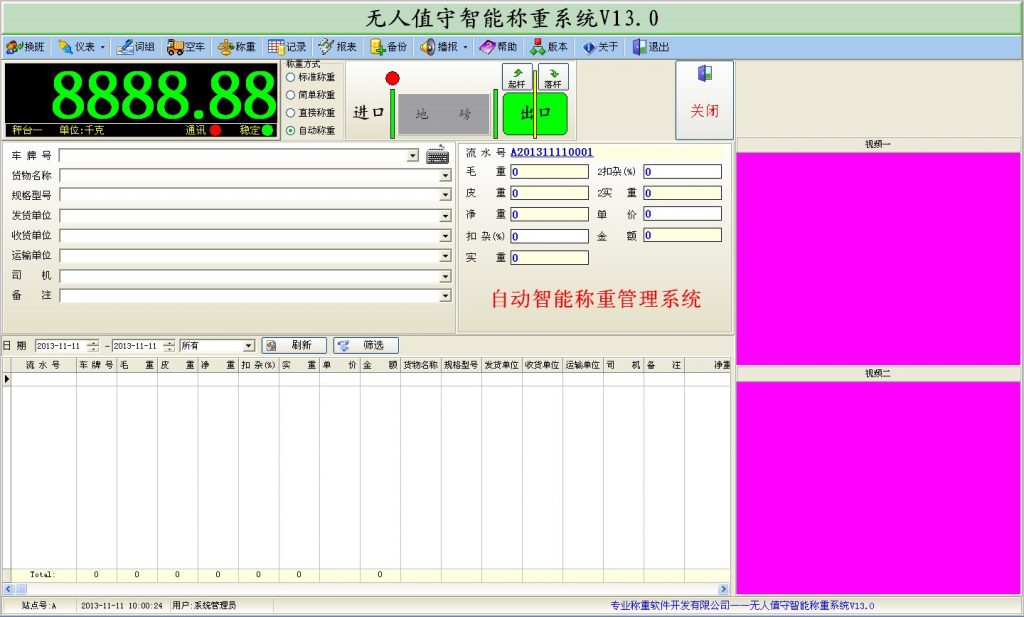

二、称重软件
三、配置设备
序号 | 设 备 名 称 | 厂家型号 | 单位 | 数量 | 备 注 |
l 车号识别系统 | 小计 | ||||
1 | 远距离读卡器 | SFW-802 | 台 | 1 | 中距离读卡器、近距离读卡器 |
2 | 远距离卡 | 射频卡 | 张 | 50 | 含卡座、耐高温 |
3 | 固定立杆 | 定制 | 根 | 1 | 高2.5米 |
4 | 电源线和信号线 | 国标 | 套 | 1 | 地磅和磅房距离10米内 |
l 视频监控系统 | |||||
1 | 车牌专用摄像机 | DH-IPC-CF931D | 台 | 2 | 高清 、网络 |
2 | 变焦镜头 | 台 | 2 | 变焦5mm-15mm,130万像素 | |
3 | 防雨罩、电源、支架 | 亚安 | 套 | 2 | |
4 | 固定立杆 | 定制 | 根 | 2 | |
5 | 电源线和信号线 | 国标 | 套 | 2 | 地磅和磅房距离10米内 |
6 | 交换机 | TP-Link | 台 | 1 | 5口 |
l 红绿灯指示系统 | |||||
1 | 红绿双色信号灯 | SFW-200 | 台 | 1 | 双色(红绿)信号提示 |
2 | 电源线和信号线 | 国标 | 套 | 1 | 地磅和磅房距离10米内 |
3 | 固定立杆 | 定制 | 根 | 1 | 有监控、和监控共用一根立杆 |
l 红外定位系统 | |||||
1 | 红外光闸 | SFW-10 | 对 | 2 | 车辆防作弊定位检测 |
2 | 固定立杆 | 定制 | 根 | 4 | |
3 | 电源线和信号线 | 国标 | 套 | 2 | 地磅和磅房距离10米内 |
l 中央控制系统 | |||||
1 | 不锈钢电控柜 | SFW-101 | 台 | 1 | 含PLC、开关电源、断路器等 |
2 | 串口扩展卡 | 三泰 | 张 | 1 | 4口 |
l 计算机系统 | |||||
1 | 工控机 | IPC-610 | 台 | 1 | 硬盘500G、2G内存、CPU |
2 | 显示器 | Dell | 台 | 1 | 19寸 |
3 | 打印机 | 爱普生 | 台 | 1 | 24针式 |
l 无人值守称重管理系统软件 | |||||
1 | 盛珐单向无人值守称重系统V13.0 | SFW-AVS-DX100 | 套 | 1 |
四、基本功能
1.称重软件兼容一百多种称重仪表通讯(可自定义仪表协议)
2.严格的权限控制,责任落实到个人,杜绝超权操作
3.预置功能,提供预置词组、预置车辆信息,提高过磅效率
4.三种称重方式:标准称重、简单称重、直接称重、自动称重
5.数据稳定功能,在数据未稳定前不能记录数据,确保数据的真实性
6.多种打印磅单格式选择,提供自定义磅单格式功能
7.称重记录提供日期、条件等查询功能,日统计、月统计、年统计
8.完善的报表功能,各种报表格式选择,提供自定义报表格式,打印各种统计报表
9.数据安全功能,定期备份数据、还原数据、删除数据
10.数据导入导出功能,可以导出三种格式文件(Excel、Txt、Xml)
11.采用强大的企业版SQL Server数据库设计开发,确保数据完整性、安全性
12.称重数据保存在企业稳定的服务器上,实现磅房称重端和办公室查询端数据共享
13.为企业实现称重数据的信息化管理
14.方便企业领导和财务人员进行远程实时查询统计过磅数据
15.本系统与企业现有的办公系统(ERP、OA等系统)对接,实现完整的企业管理模式
五、特殊功能
1.自动称重保存
自动保存条件:a、刷卡成功,调出该车辆相应的信息(即:车牌号、货物名称等)
b、通过红外光栅判断该车辆完全在地磅上
c、当前重量值>最小值(预先设置值)
d、判断当前重量值是稳定值
e、避免同一车辆重复保存
通过以上五个条件,系统自动称取重量并计算出正确结果保存称重数据,确保称重数据的准确性。
2.车号识别
车 牌号识别是通过读卡器(近、中、远距离读卡器)和标签卡(固定卡和临时卡)实现的,企业需要统一车辆管理车号识别标签,将经常过磅车辆发放固定标签卡,不 是经常过磅的发放临时标签卡;标签卡中写入详细的车辆信息(即:车牌号、货物名称、发货单位等)。临时车辆称重前需要凭相关单据申请临时标签卡,持有标签 卡的车辆称重时,在距离接收天线范围内,天线会接收到标签发出的低频信息,系统自动将标签中的内容调出,无须磅房操作人员手动称重操作,实现了无人职守称 重的第一步。
3.视频抓拍
本 套系统配备2台摄像头,分别安装在汽车衡两端;摄像头和系统软件同步影象,可监视驾驶室人员上下车情况和刷卡情况;可监视汽车在秤台上是否完全上衡等情 况。即在摄像头监控范围内的车辆过磅情况,系统软件可以实时观测到,当车辆上磅稳定后,系统自动称重、瞬间把前车牌号、后车尾的两组图片和称重记录同时保 存,日后调用记录查询的同时把当时称重的图片一并调出。方便管理人员对称重车辆的审核和对称重车辆的监督;防止车辆在称重过程中大车过毛,小车回皮的作弊 现象。
4.红外定位
本 系统分别在汽车衡两端安装一套红外车辆分离器,当称重车辆上汽车衡时,光栅检测到称重车辆,光栅会通过屏蔽线缆发出信号给系统,系统首先知道车辆从那端上 磅,同时系统使信号灯由原来的绿灯变为红灯,提醒其他待候车辆不能上衡,当称重车辆没有完全上衡时,光栅不断发出车辆未完全上磅的信号给系统,系统不允许 称重,同时通过语音提示驾驶员,“请您将车开到中间,谢谢!”,避免驾驶员利用磅房视线不足,汽车压边称重,防止称重通过此种途径作弊。
5.红绿灯指示
系统在汽车衡进口安装一台红绿灯,提醒驾驶员绿灯允许上磅、红灯禁止上磅;避免前车未下秤,后车已上秤,造成重量数据误差。
