无人值守称重系统

无人值守称重管理系统

一、汽车衡全自动称重系统简介

      一直以来,电子衡器称重管理工作,都是煤炭、水泥、石化、粮食、饲料、冶金、化工等工业以及所有需要电子磅计量行业中的难题。往往磅房远离管理部门,司磅人员的工作得不到有效监控,而且每天大量的手工填单和计算工作极易发生错误,这些问题的存在,久而久之,日积月累下来都将给企业带来巨大的经济损失。随着新技术的发展,对称重管理要求的提高,如何有效地管理称重数据,提高工作效率,提高企业信息化管理水平,是各企业的管理人员所想的,也是我们所开发的称重管理系统所必须做的。已广泛应用在国内多家垃圾处理场、发电厂以及化工、造纸企业,受到广大用户的肯定!
      汽车衡全自动称重系统是集IC卡车号自动识别系统、自动语音指挥系统、称重图像即时抓拍系、红绿灯控制系统、道闸控制系统、远程监管系统于一身的智能称重系统。在称重的整个过程里做到计量数据自动可靠采集、自动判别、自动指挥、自动处理、自动控制,最大限度的降低人工操作所带来的弊端和工作强度,提高了系统的信息化、自动化程度。对于管理部门,可以通过系统中的汇总报表了解当前的生产及物流状况;对于财务结算部门,则可以拿到清晰又准确的结算报表;仓管部门则可以了解到自己的收、发货物的情况等。这些报表数据是随时可以查阅的,因此它也加强了管理上的一致性,缩短了决策者对生产的响应时间,提高了管理效率,降低了运行成本,促进了企业信息化管理。

二、地磅无人值守称重管理系统-单向模拟动画

三、汽车衡全自动称重系统原理图

无人值守称重管理系统

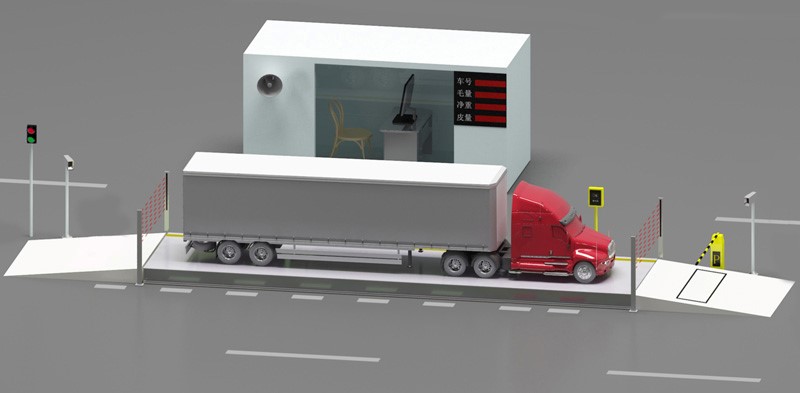

四、无人值守称重管理系统-单向示意图

无人值守称重管理系统

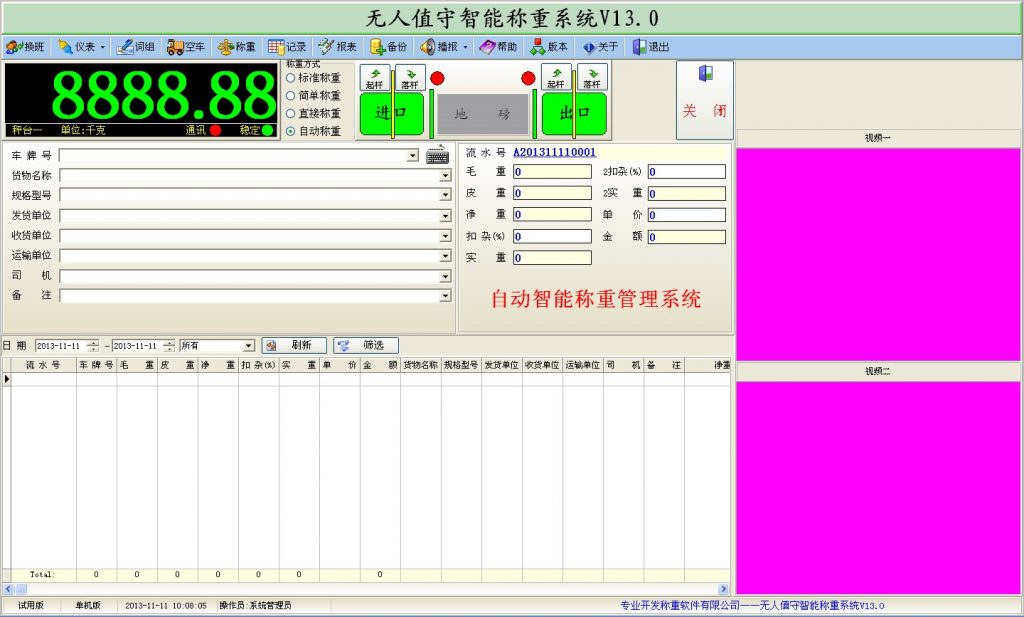

五、无人值守称重管理系统-单向软件界面

无人值守称重管理系统

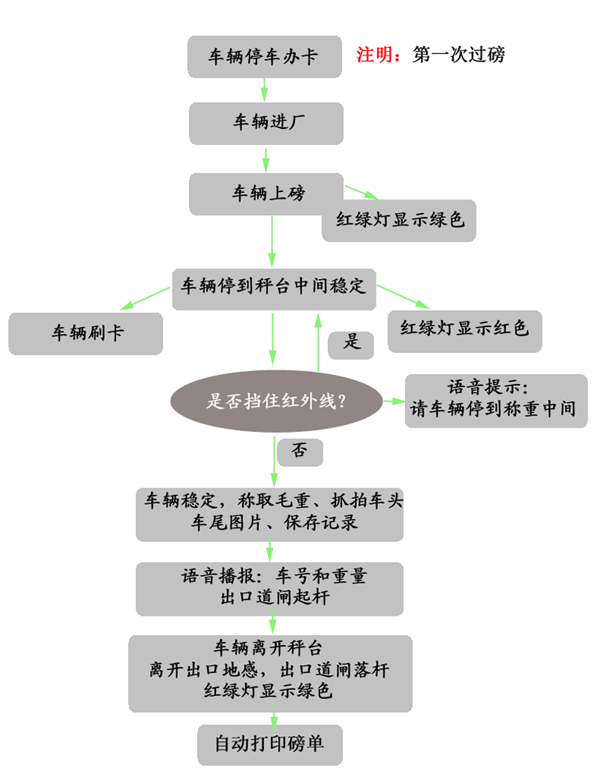

六、无人值守称重管理系统-单向流程图

无人值守称重管理系统

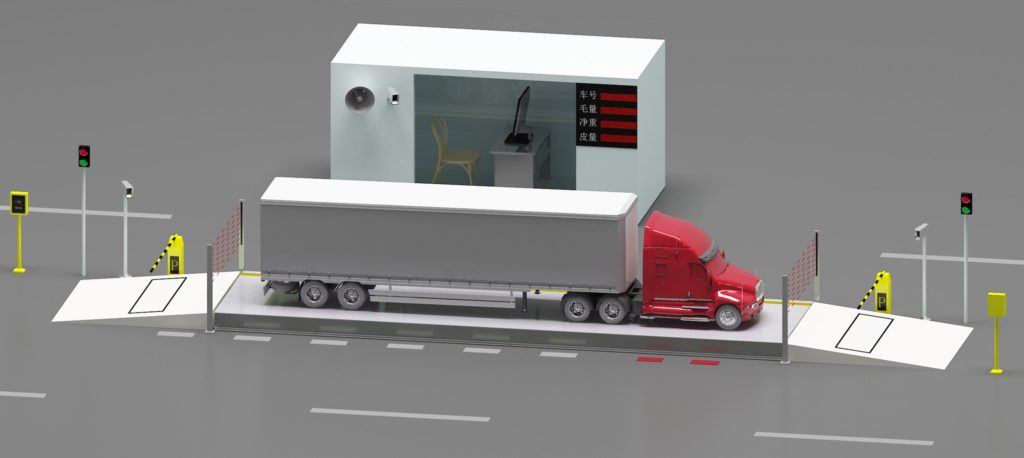

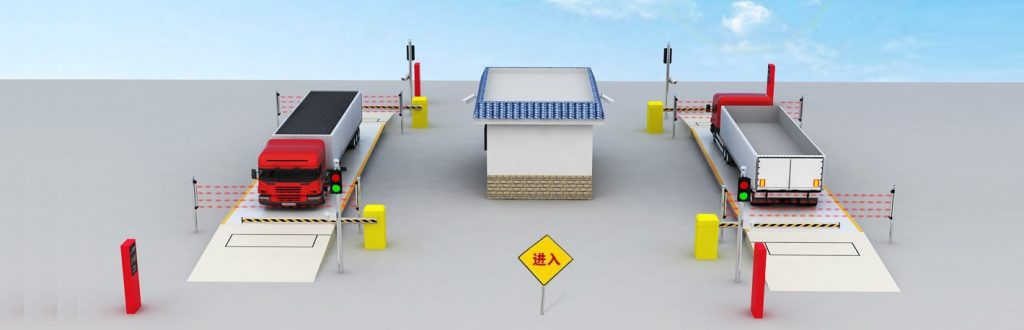

七、无人值守称重管理系统-双向示意图

无人值守称重管理系统

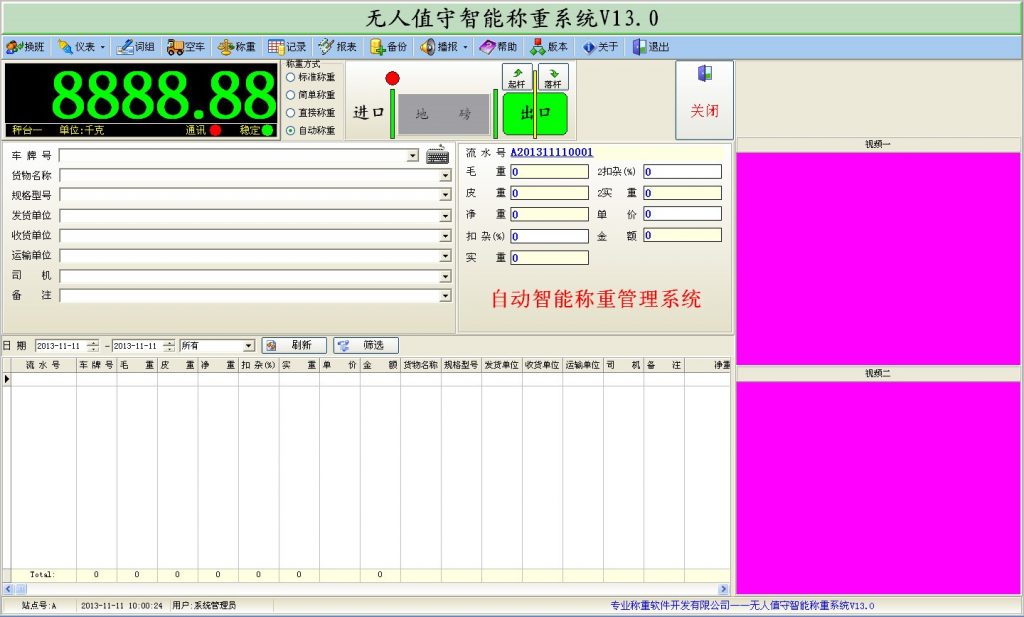

八、无人值守称重管理系统-双向软件界面

无人值守称重管理系统

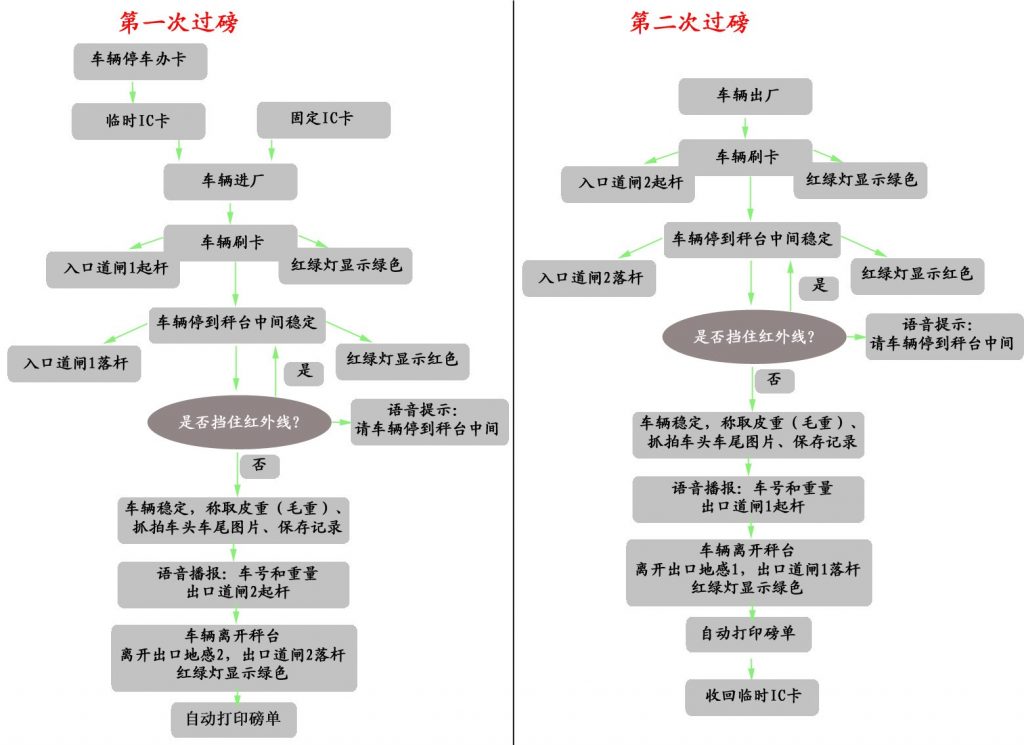

九、无人值守称重管理系统-双向流程图

无人值守称重管理系统

十、无人值守称重管理系统单向双向功能模块


 1.车号自动采集模块
采用近、中、远距离阅读器自动采集车辆车牌号以及车辆信息的子模块,车辆驾驶人员刷卡后,系统自动调用车辆的车号、货物名称等信息,并保存称重数据。
2.写卡发卡模块
写卡发卡功能(即:预置车辆),在预置车辆里输入经常过磅的车辆的相关信息(卡号、车号、货物名称、货物规格、发货单位、收货单位等),当驾驶员刷卡时(或当操作员输入某一车号时),自动调出该车辆相关信息。方便、快捷防止输入出现错误。
3.预置词组模块
系统带预置词组功能,对于经常使用的词组,在预置词组里输入这些词组,在手动称重方式下,操作可以快速的选择,避免打字速度慢和输入错误,同时提高工作效率。
4.监控抓图模块
通过安装在汽车衡前后和中间摄像头,自动抓拍车辆在称重时的瞬间图片与称重数据同时保存,从根本上解决了车辆在称重过程中的大车过毛,小车回皮的作弊行为
5.监控录像模块
系统配置全天实时监控录像,远程监控功能,方便企事业领导任何时候查看调用。
6.红外防作弊模块
在汽车衡两端各安装一对红外设备,在称重时若车辆挡住红外,语音自动提示“车辆压边,不允许称重”,有效的杜绝了驾驶员利用磅房视线不足,汽车压边称重,为企业物品重量数据的准确性提高保障。
7.信号灯指示模块
在汽车衡进出口各安装一台红绿灯,提醒驾驶员绿灯允许上磅过磅、红灯禁止上磅过磅,避免前车未完全下秤,后车已上秤,造成重量数据错误或秤台未归零。
8.语音引导模块
整个过磅流程中,配有人性化语音引导功能,实现人机对话功能,保证过磅的正确性、完整性、高效性。如:挡住红外线,提示:“请停到秤台中间”;刷卡时,提示:“刷卡成功”;称重保存后,提示:“车号、重量”;称重完毕后,提示:“称重完毕,请离开秤台”。
9.车辆控制模块
通过道闸和车辆检测器组成,实行控制车辆过磅。在过磅流程中,有效的控制车辆上磅和下磅的通行。
10.重量曲线模块
可以实时显示平滑的重量曲线图,防止汽车衡被一些不法分子安装遥控器,人为操控地磅的重量数据,造成企业严重的经济损失。
11.数据查询模块
企业管理人员可以通过局域网任意查询磅房的过磅数据,以时间、条件查询方式统计汇总称重记录和打印各种格式的报表,为企业的管理提供及时的报表信息。
12.磅单打印模块
系统提供各种样式的磅单,供企业选择使用,特殊地情况下,用户可以进行二次开发,自己编辑所需要的磅单
13.多台汽车衡联网模块
支持两台以上地磅联网使用,一台磅上过毛重,在另一台磅上过皮重;实现称重数据共享,使过磅称重快捷、有序。避免车辆过多而拥堵,有效地提高工作效率。
14.用户权限设置模块
系统分三级操作权限,系统管理员、管理员及操作员。每个功能的权限灵活分配,可由系统管理员自行分配管理员及操作员的使用权限。没有使用权限,任何人更改或删除不了称重记录。
15.登录日记模块
详细记录操作员登陆名称、时间段及操作的项目等。使企业实时的监督和查询司磅员的上班记录。
16.数据备份与还原模块
为防止数据丢失,按照一定的周期备份称重数据。特殊情况下,还原称重数据。有效地提高数据的安全性、准确性,确保企业称重系统正常运行。
17.PLC自动化控制模块
集成PLC是外部设备的控制中心,是计算机与外部连接的中枢,控制整个过磅流程中的设备。
称重系统控制PLC->PLC控制外部设备(道闸起降 、红绿灯显示、接收红外信号、接收地感线圈信号)。
18.常用工具
串口调试工具、报表编辑器
19.吐卡写卡模块
通过高清摄像机识别车号,自动把车号写入IC卡中,同时通过吐卡机把IC卡送出,车辆司机取卡及称重
20.吞卡收卡模块
车辆司机把IC卡插入收卡机,自动读卡和回收IC卡,自动调出该卡车辆信息,称重保存。

十一、汽车衡全自动称重系统现场应用

无人值守称重管理系统
